Fet Als Schalter Schaltung

Der entlädt dann bei offenem schalter das gate auf 0 v pegel. Anregungen oder fragen auch gerne per email an powerfreak.

48v 17a Mit Mosfet Schalten Schaltung So Korrekt Mikrocontroller Net

Randbedingungen für den transistor als schalter sowohl der bjt als auch der fet können als schalter eingesetzt werden wenn folgende randbedingungen beachtet werden.

Fet als schalter schaltung. Das video zum n kanal jfet als schalter. Vielmehr wäre das gate dann vom rest der schaltung isoliert und würde weiterhin die alte ladung tragen. Das ist etwas das jeder nachbauen und auch selbst auspr.

Wer solchen problemen aus dem wege gehen will der sollte zwischen gate und source einen hochohmigen widerstand einige 10 kohm einsetzen. Dieser artikel kann dadurch regelmäßig erweitert und ggf. Feldeffekt transistoren fet s mit verstärkerschaltungen.

Mosfet als schalter hier zeige ich euch einmal wie man einen mosfet transistor als schalter benutzt. Ich möchte nur auf die nicht unerhebliche kapazität zwischen drain und gate hinweisen insbesondere bei hochleistungs mosfets. Low side schalter der fet schaltet eine last gegen gnd auch als ls schalter bezeichnet.

Das programm stellt die grundschaltungen der verschiedenen fet s gegenüber gibt anleitungen und berechnet die schaltungen nach ihren individuellen vorgaben. Danach können sie die oszillogramme u1 und u2 für maximale sinusförmige aussteuerung darstellen lassen dazu die bode. Schnell wird klar welche vorteile eine mosfet schaltung gegenüber der darlington schaltung aufweist.

Der autor dieses artikels. Durch ein faq ergänzt werden. High side schalter der fet schaltet eine last an die versorgungsspannung auch als hs schalter bezeichnet.

Es spielt daher praktisch keine rolle ob der jfet als schalter bei einer gate source spannung von 0 vdc oder 0 5 vdc betrieben wird. Es macht aber bereits einen grossen unterschied ob kein gatestrom fliesst oder es fliessen 30 µa und dabei ändert sich die u gs wegen der typischen dioden charakteristik nur noch geringfügig. Ein transistor kann nur gleichspannung mit der richtigen polarität schalten.

Klare verständliche beschreibung hervorragend. Bei induktiven lasten und schnellen schaltfolgen ist dann doch eine niederohmige ansteuerung des gate erforderlich um nicht die fly back spannungen der induktivität auf dem gate serviert zu bekommen. Spannungen ist der transistor als schalter unbrauchbar.

N kanal j fet mit pspice simuliert. Im nebenschauplatz wird anschaulich erklärt warum eine darlington schaltung im schalterbetrieb gesättigter zustand eine kollektor emitterspannung hat die nicht kleiner als eine basis emitter spannung sein kann.

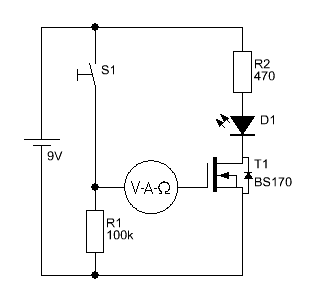

Mosfet Leistungslose Leistung

Voltage Controlled Amplifier Attenuator Circuit Electronics Circuit Electronics Projects Diy

Wie Versorgungsspannung Mit Fet Schalten Mikrocontroller Net

Techniken Schalten Projektlabor Robotik Mintgrun

Pin On Wiring Diagram Prewired Kit Harness Assembly

Pin Von Sandro Cardoso Auf Bldc E Motor Motor Elektronik

Verstarkermikrofon Fur Den Pc Mit Spannungsfilter Einfache Leistungsfahige Schaltung Z B Fur Teamspeak U A

Hilfe Bei Simpler Mosfet Schaltung Mosfet Als Schalter Mikrocontroller Net

Https S Media Cache Ak0 Pinimg Com Originals 71 30 Bc 7130bc395764fd96ed3831a82f79999f Jpg Hobby Electronics Electronics Circuit Electronics Basics

Pin On Progetti Da Provare Hi Fi

Lithium Battery Protection Circuit Merken

Mosfet Fur 5v High Side Schalter Antworten Hier

Simple Circuit For Every Electronics Beginners Automatic Night Lamp With Ldr Simple Circuit Electronic Circuit Projects Circuit

Stepper Driver Actu Gif 601 801 Esquemas Eletronicos Eletronicos Diagrama De Circuito R Electronics Projects Electronics Circuit Electronics Mini Projects

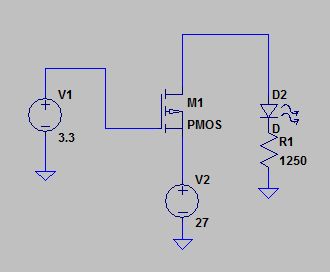

P Mosfet Als Schalter Mikrocontroller Net
