Polwechsel Schaltung Mit Relais

Man muss auf jeden fall vermeiden dass t1 und t2 oder t3 und t4 gleichzeitig aktiv sind. Zieht relais1 an läuft der motor rechts rum zieht relais2 an läuft der motor links rum.


Motor Drehrichtung Uber Zeitschaltuhr Wechseln Mikrocontroller Net

Durch anlegen einer spannung an a oder b dreht sich der motor in die eine oder andere richtung.

Polwechsel schaltung mit relais. Rs flipflop relais eine einfache bistabile kippstufe realisiert mit schützen und relais. Aber dann muss vor dem starten die scheibe immer in endstellung sein sonst gibt es einen kurzschluss. Dabei wird man sehen dass der motorstrom nicht mehr durch die schalter taster fließt und man somit mit kleinen schaltern oder auch tastern einen großen motorstrom schalten kann.

Ich zeige euch hier wie man im gleichstromkreis mit einem wippschalter sehr einfach eine umpolung von plus und minus pol realisieren kann. Dazu braucht man zwei relais mit je einem umschaltkontakt. Es gibt eine möglichkeit wo es mit dem vorhandenen bedingt geht.

Für die umpolung über relais benötigen sie zunächst ein flipflop mit drei steuereingängen. Willst du den motor mit relais auch abschalten so brauchst du 2 relais. Du brauchst relais mit 2 wechsler für die selbsthaltung.

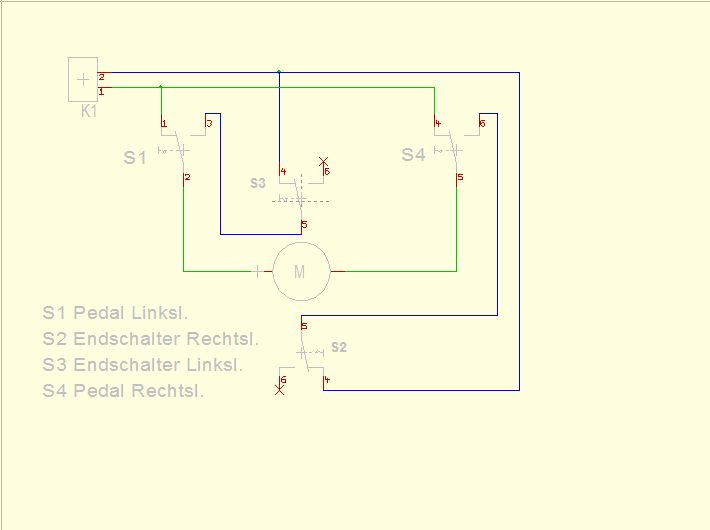

Polwechsel schaltung mit endschaltern. Motor umpol schaltung mit relais beschreibung. Die ersten beiden werden benutzt um definierte zustände herbei zu führen der letzte um erkannte falsche polaritäten egal welcher art umzuschalten.

Blinker rl c r. Beitrag melden bearbeiten löschen markierten text zitieren antwort antwort mit zitat. Sollte sie also mittendrin mal stehen bleiben kannst du nicht einfach in.

Kondensator der zeitspezialist gehört zu den wichtigsten baukomponenten der elektronik und elektrotechnik. Liegt keine signalspannung an a oder b an so liegt an beiden motorpolen minus an und somit dreht der motor nicht. Hallo lass dich nicht verwirren.

Dies erzeugt einen kurzschluss und führt mit sehr hoher wahrscheinlichkeit zur zerstörung der transistoren. Mit wechselschaltung schaltet man einen verbraucher von zwei stellen. Set reset und toggle umschalten in den jeweils anderen zustand.

Mit einem relais mit 2 x um kannst du die drehrichtung des motors umschalten aber den motor nicht abschalten das ist also sinnvoll wenn man z b. Zunächst kann man die klassische h schaltung natürlich mit zwei relais und zwei schaltern oder zwei tastern umsetzen. So eine schaltung nennt sich wie bereits schon in der überschrift zu erkennen ist h brücke.

Eine drehzahlregelung hat und nur zusätzlich umpolen will. Finde polwendeschaltung hie kostenlose lieferung möglic ich zeige euch hier wie man im gleichstromkreis mit einem wippschalter sehr einfach eine umpolung von plus und minus pol realisieren kann verwenden kann ma. Sind beide relais angezogen oder abgefallen steht der motor.
